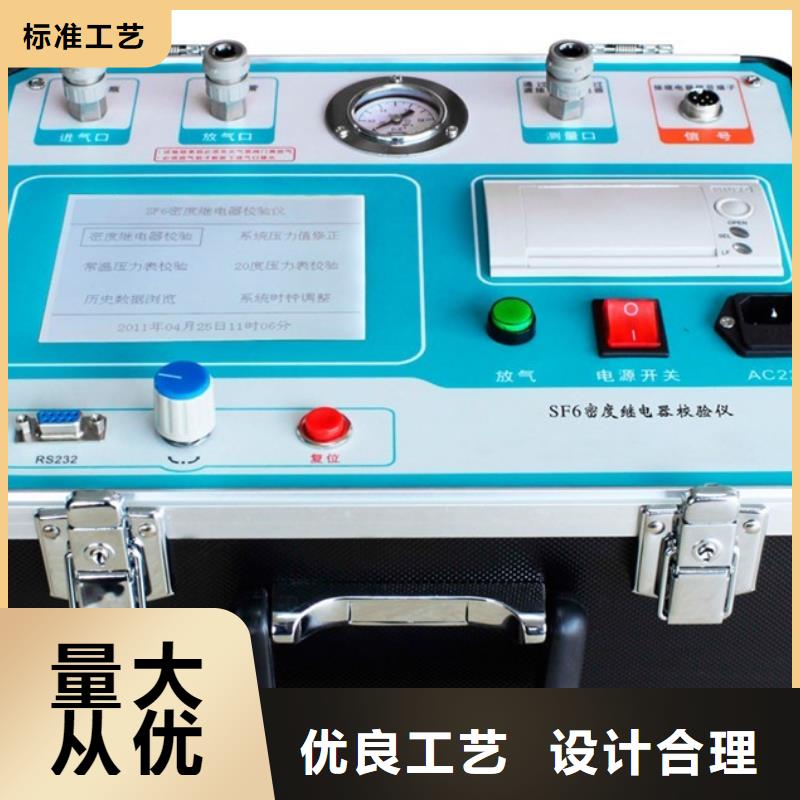

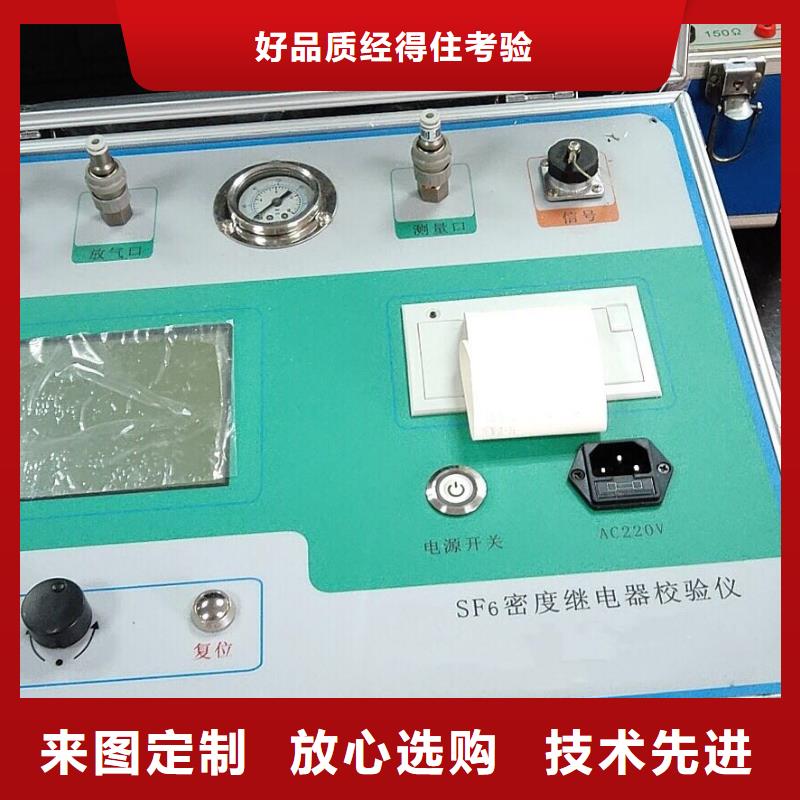

热继电器测试仪将减压阀连接到储气瓶上，然后用进气管道将减压阀和仪器进气口相连接。5.1.4用触点信号线连接密度继电器的各接点，另一端插入触点信号。注意：黄色鳄鱼夹连接密度控制器的闭锁端子（接点一，黄色），红色鳄鱼夹连接密度控制器的报警端子（接点二，红色），黑色鳄鱼夹连接密度控制器的超压端子（接点三，黑色），连接前请确保密度继电器报警和闭锁端子已经与其它电路断开。5.1.5连线示意如下：触点信号线 进气管道测量管道 仪器面板5.2初始化界面。经过大约20秒的延时后进入系统主界面：按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3密度继电器校验5.3.1 密度继电器接点状态选择按或、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：1、接点状态对应密度继电器校验初始状态，如果校验开始时接点闭合为常闭，接点开断为常开。一般情况下，闭锁、报警为常闭，超压为常开。2、允许误差与密度继电器精度有关，一般数值为：精度等级＊2/100。5.3.2 设备编号和校验员设置界面按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设备编号和校验员编号不要大于600005.3.3 密度继电器种类选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。5.3.4 校验值设定按、、?键更换输入域，按F1、F2增减数值，按OK键保存对应数值，按ESC键返回主界面。说明：设定值请参照密度继电器铭牌。5.3.5 校验项目选择按更换菜单选项，按OK键进入菜单，按F2刷新界面。说明：1、进入校验界面后，打开减压阀总阀门，然后调节输出压力到0.75MPa，仪器进入自动检验过程。

热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

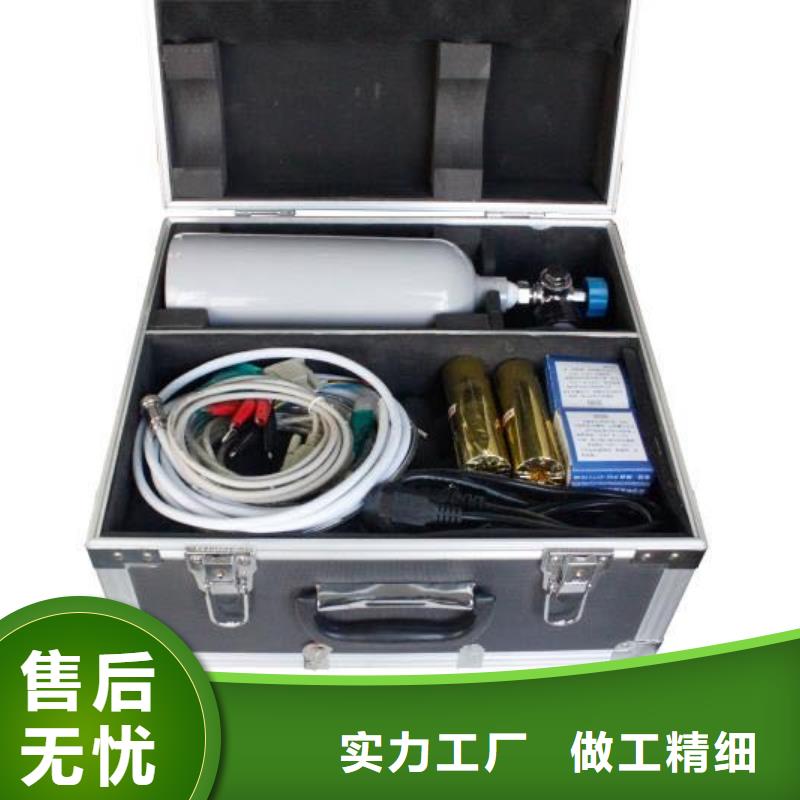

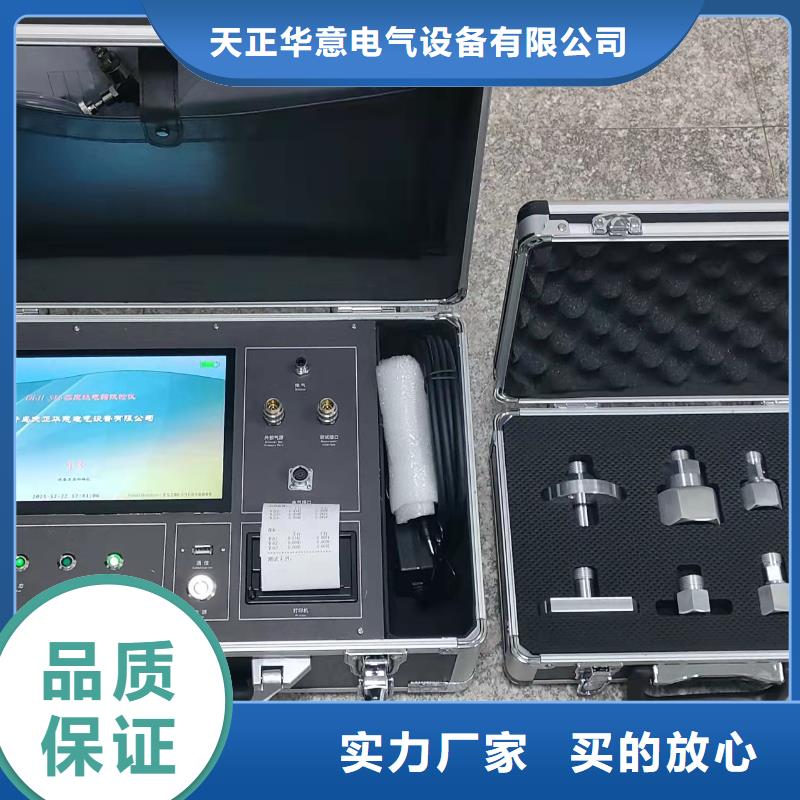

热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。
