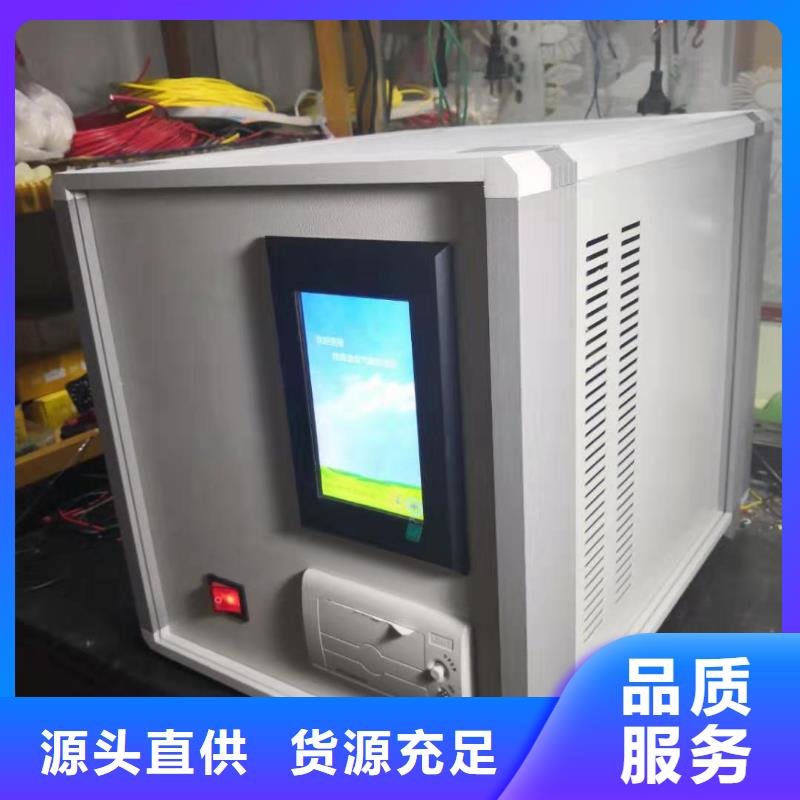

绝缘油含气量测定仪TH-JHC型绝 缘 油 含 气 量 测 定 仪使用说 明书青岛天正华意电气设备有限公司一、概述为了更好更地变压器发生故障，电力行业对各等级变压器的运行提 出了更高的要求，其中对变压器的含气量的测试要求也相应提高了。 该绝缘油含气量测定仪是依据DL423—91电力行业标准和相关标准要求，在TH-JHC型测试仪的基础上，总结实际使用中遇到的一些问题，采用了进口高精度传感器和的传感器技术开发而成的新一代测定仪，其实用性更强，性能更加稳定可靠，操作十分方便，比较适合超高压充油设备中含气量的测定，是您实验室较为理想的试验设备，它将使您的工作倍感轻松！其主要特点如下：1、全金属结构，避免了玻璃器皿式测试仪的易碎，密封性不好等问题。2、应用高精密度高稳定性的进口差压传感器，使测试数据更，重复性更好。3、测试电路包含有测量大气压和环境温度的传感器。无论您在何时何地，都可以自动测量你所处地环境温度和大气压，自动换算成标准大气压下0度时的含气量，并直接在液晶屏上显示，使您的工作更加轻松。4、独特的注气体反标测试程序，可以让您方便地检测仪器标定或测量是否正确。5、油样测试时间短，全部测试时间只需要七分钟左右。6、仪器在测试的过程中，真空泵的运行由仪器根据状态自行控制，大大降低了噪音，延长了真空泵的使用寿命。7、仪器可以自动储存所做的几十条测试数据，并同时储存测试时间，温度，大气压等，以便您方便地查取数据。8、新增打印功能，可以按照您的要求打印测试数据。9、同一油样可以选择试验次数，测试完成后会把单次和平均结果都显示在显示屏上，也可以打印出来。二

绝缘油含气量测定仪按标定键执行标定程序。9.按校验键执行校验程序。10.按排油键执行排油程序。11.按?键保存设置输入。12.按↖返回主画面。1）、标定：按标定按钮进入标定程序，仪器会自动定量进油50ml，并在滤油后提示您用1ml针筒分别往脱气罐中注入空气0.3、0.7、1、1、1、1ml用来求油中含气量10％之内的校正曲线，做油样时会根据此曲线来计算出油中的含气量。注意仪器出厂前已经详细标定，在使用过程中一般不需要标定，如果确实需要重新标定，您必须要选择密封性很好的针筒，并把针芯一端浸一些变压器油后再插入针管内，以针芯和针管的配合处充满油为，这样油可以更好地帮助针筒起到密封作用，也可以涂些硅脂等帮助密封。2）、校验：是用来检验仪器标定得是否准确，按标定按钮后仪器就进入检验程序，在自动进油和滤油后仪器会提示您注入气体，您可以根据自己需要注入任意量的气体，在注入气体后请按确认键，仪器会在测量结束显示含气量的同时提示您再次注入气体，如此类推可以测量任意次数，在需要退出检验程序时，必须按取消键后程序才会自动退出并进行排油，然后退出该菜单。3、做油样用上面五、3、b中接好的针筒接头把油样接好，尽量保证其密封性良好和针芯活动自如，然后把针筒挂进装在仪器后面板上的针筒支架的大孔内。这时您就可以按启动键做油样了，七分多钟后该油样的含气量结果就会显示在显示屏上。
