真空度开关测试仪 真空断路器应配用规定型号的真空灭孤室。配用的直空灭孤室型号在产品技术条件中规定。真空灭孤室上应有性的出厂编号 用以装配真空断路的真空灭孤室内的气体压力应低于1.33×10-3Pa 真空断路的允许贮存期不短于15年。（以下内容从略。）附录B：中华人民共和国行业标准10～35KV户内高压真空断路器 DL 403－91订货技术条件1 范围范围1.1 适用范围本订货技术条件适用于额定电压为10～35KV，频率为50Hz的三相和单相户内高压真空断路器（以下简称真空断路器）及其配用的真空开关管（简称开关管，又称灭孤室）。该产品主要用于交流配电系统变电站内的保护和控制，以及工矿企业变电站、电气列车等频繁操作的场所。1.2 引用的标准真空断路器除满足GB1984《交流高压断路器》、DL402《交流高压断路器订化技术条件》外，还应符合本技术条件的规定。其基本试验要求和方法尚应满足下列标准的规定：GB3309《高压开关设备常温下的机械试验》；GB311.1《高压输变电设备的绝缘配合》；GB11022《高压开关设备通用技术条件》；GB763《交流高压电器在长期工作时的发热》；GB2421～2424《电工电子产品基本环境试验规程》；GB2706《交流高压电器动、热稳定试验方法》；1.3 使用环境条件（以下内容从略）。2 额定参数（中间内容从略）。中华人民共和国能源部 1991－03－06批准 实施2 真空开关管（即灭孤室）的有效期15～20年。在允许期之末，真空开关管的真空度不得大于6有效期包括储存期和使用年限，此时间从真空断路器出厂（真空断路器制造厂）之日算起。额定参数配合（以下内容从略。3结构和技术要求（以下内容从略）。4试验项目、试验方法与检验规则（中间内容从略）储存期的检查在规定的使用有效期内，开关管内的真空度不得高于6.6×10-2Pa。。检查储存期的方法是：将开关管置于磁控真空计中，记下测得的真空度值Pn，静置tnd后，复测其真空度值Pn＋1由下式计算储存期T（a）tn值根据需要确定，但不得少于7d。注：使用本式计算储存期应注意排除吸附作用和无件排所作用对真空度的影响。5出厂检验（以下内容从略）。6标志、包装、运输和保管（以下内容从略）。单位名称：青岛天正华意电气设备有限公司税

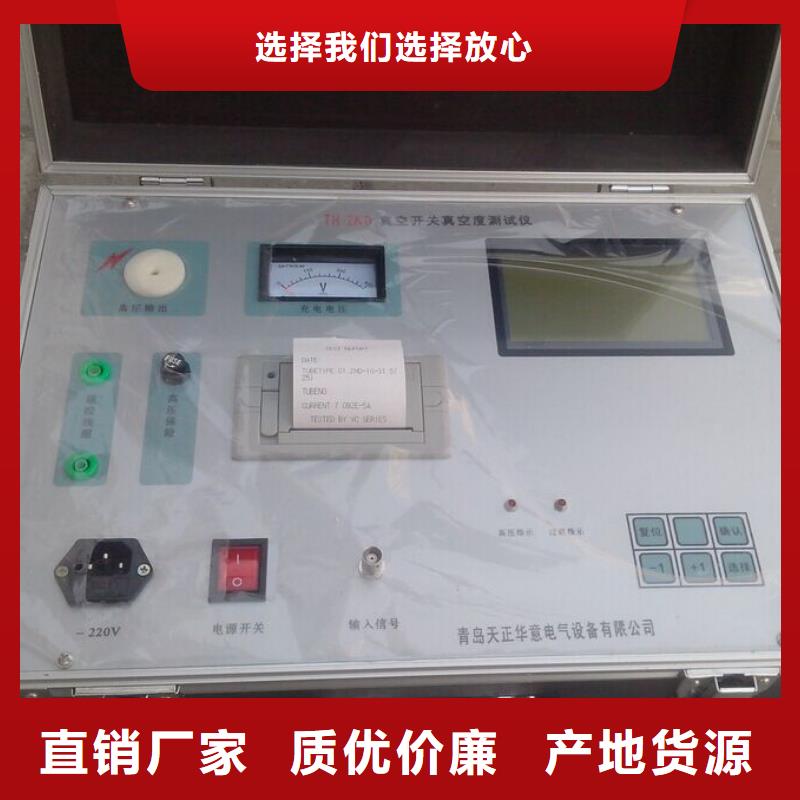

真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1 仪器面板布置图注：1．仪器接地端 液晶显示器； 2．离子电流端；8. 电源插座；3．磁场电压-； 9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端；11. 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，
